紫銅加熱片電熱轉換電路柔性線路板，即采用柔性材料與全流程線路板工藝制作的可彎折、一定導熱性、適配中小功率電熱轉換場景的核心電路載板。紫銅加熱片即紫銅電路發熱線路組件，是電流通過具有一定電阻的蝕刻紫銅線路，電子與材料原子、晶格碰撞的動能轉化為熱能，使導電材料升溫，實現電熱能量高效轉換。紫銅加熱片基于FPCB材料（多層PI膜、電鍍/蝕刻藥劑、金屬層疊加、多層結合膠等）與復雜線路板工藝，導熱性能下降嚴重，但具有良好的導電性，比較各類材料加熱片，紫銅類熱轉換率表現一般。FCCL覆銅板尺寸、性能規格一致性非常好，F(xiàn)PCB工藝控制精度高，紫銅電熱轉換電路柔性線路板加熱性能一致性極佳。
一、紫銅加熱片電熱轉換電路柔性線路板產品概況
1、產品簡介：

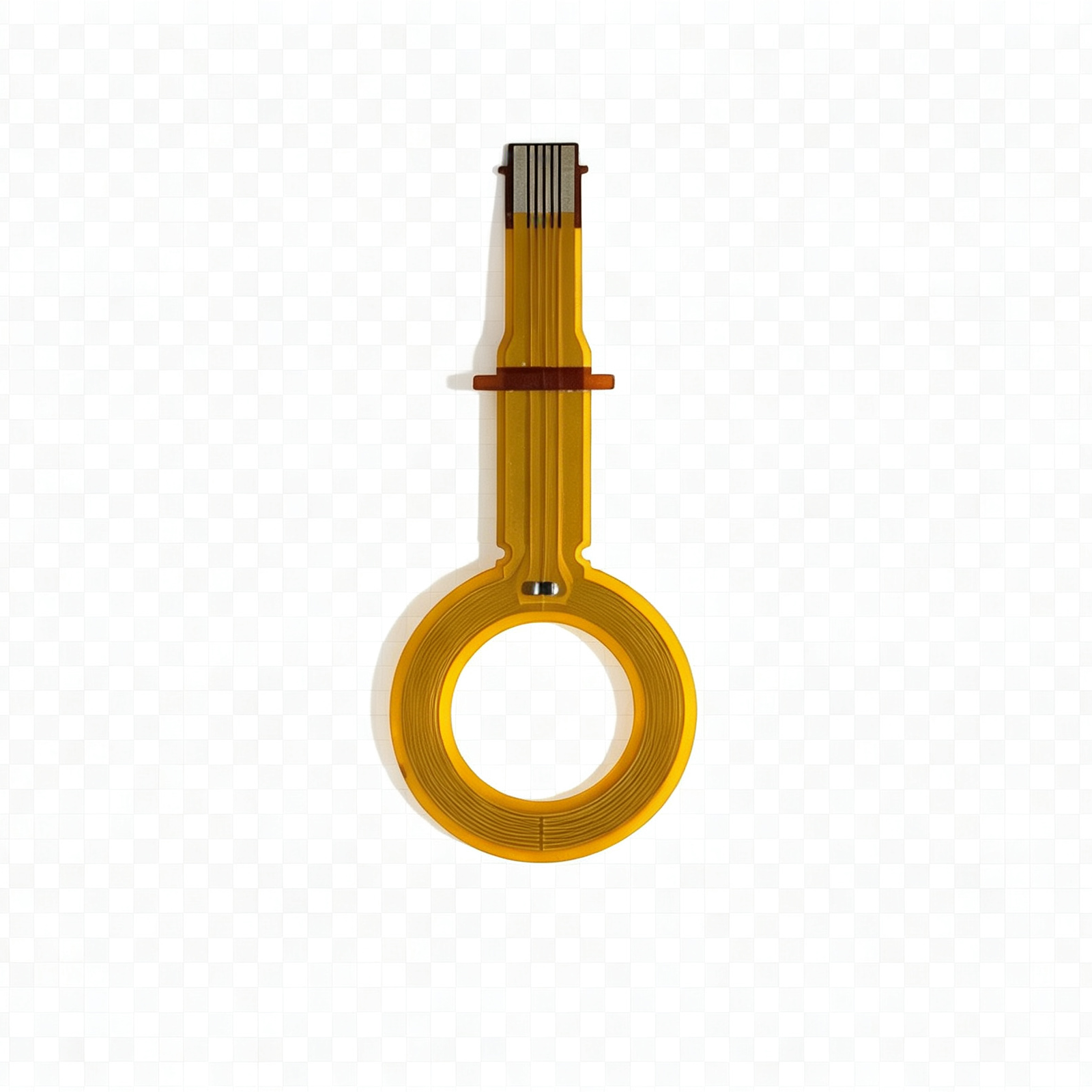

紫銅加熱片電熱轉換電路柔性線路板，即采用柔性材料與全流程線路板工藝制作的可彎折、一定導熱性、適配中小功率電熱轉換場景的核心電路載板。紫銅加熱片即紫銅電路發熱線路組件，是電流通過具有一定電阻的蝕刻紫銅線路，電子與材料原子、晶格碰撞的動能轉化為熱能，使導電材料升溫，實現電熱能量高效轉換。紫銅加熱片基于FPCB材料（多層PI膜、電鍍/蝕刻藥劑、金屬層疊加、多層結合膠等）與復雜線路板工藝，導熱性能下降嚴重，但具有良好的導電性，比較各類材料加熱片，紫銅類熱轉換率表現一般。FCCL覆銅板尺寸、性能規格一致性非常好，F(xiàn)PCB工藝控制精度高，紫銅電熱轉換電路柔性線路板加熱性能一致性極佳。
2、產品特性：
（1）機械與物理特性：全流程線路板材料工藝下的加熱片疊層結構比較復雜，采用紫純銅Cu、聚酰亞胺PI基材、結合膠+絕緣PI覆蓋膜的多層次復合疊層結構，加熱片具有高絕緣性、高柔性、低膨脹系數、超薄平整、厚度均勻等特性；

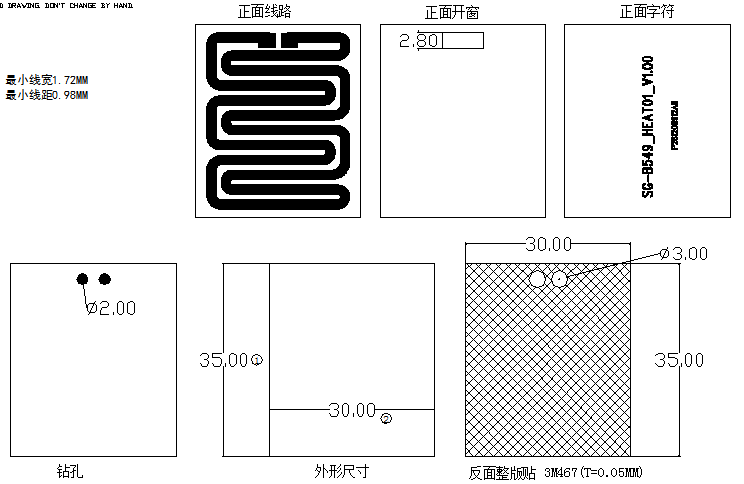

（2）導熱與電熱轉換效率：紫銅導體基材導熱性能優異，但通過特殊處理的FCCL覆銅板，再實施柔性線路板全流程制造工藝，導致紫銅加熱片電熱轉換效率大弧度下降，增加了電能損耗。均勻的蛇形布線設計與高精度線寬、線距蝕刻控制，加熱片導熱性能一致性極佳（優化PCB線路設計，可顯著提升電熱轉換效率）。
3、產品技術支撐：
（1）特色材料技術：針對紫銅加熱片電熱轉換的高溫工作需求，采用較高導熱柔性基材與紫銅導體的兼容性優化技術，確保導體、基材、熱固膠之間的粘結性，控制線路板熱膨脹系數匹配，將線路板漲縮率控制在≤0.04%，解決傳統柔性線路板在高溫環境下易分層、脫膠的問題。同時，所有材料均通過RoHS、REACH環保認證，符合民用及工業級有害物質管控標準，保障產品環保合規性；
（2）特色工藝技術：在電鍍、圖形轉移、蝕刻、壓合、表面處理等關鍵工序設置檢測節點，采用AOI自動光學等檢測設備，精準識別線寬、線距、導體厚度不均、脫層等缺陷，缺陷檢出率≥99.6%；終檢環節結合電氣性能測試（開短路測試、絕緣電阻測試、功率傳輸測試）與環境可靠性測試（高低溫循環、高溫老化、振動測試），確保產品適配紫銅加熱片的長期高溫工作場景，符合相關行業標準。
（3）組件化技術：電熱轉換電路模擬
基于焦耳定律，電流通過柔性加熱片電路電阻時產生熱能，
即總熱量=比熱容.質量.溫度變化量；
（Q為熱量，I為電流，R為加熱片電阻，t為通電時間），通過線路板設計優化與工藝修正技術保障電熱轉換效率或升溫的一致性及相對標準。
4、產品基本工藝流程：
遵循中高端電熱轉換電路線路板嚴苛標準，全流程精細化管控，核心工藝流程如下：開料（紫銅導體+柔性基材）→鉆孔→圖形轉移→蝕刻（控制紫銅導體厚度）→貼覆蓋膜→壓合（優化導熱性能）→表面處理（防氧化/沉金）→開短路測試→字符→外形加工→焊接導線→功能測試→性能評測→終檢，確保產品品質達標。
5、產品增值服務：
DFM可制造性評估：
（1）設計優化：① 結合紫銅導體導熱性能測試數據，確定紫銅導體最優厚度與柔性基材規格，確保兩者熱膨脹系數匹配，提升導熱效率；② 優化彎折區域線路布局，預留彎折余量，避讓加熱片貼合關鍵區域，避免線路集中導致的熱量堆積；③ 優化焊盤、孔位設計，貼合紫銅加熱片的安裝尺寸，減少制造難度，提升電路與加熱片的連接穩定性。
（2）工藝優化：① 制定壓合工序標準化作業指導書，優化壓合溫度、壓力、時間參數，重點控制導熱層壓合效果，增加壓合后分層、氣泡的專項檢查；② 優化成型刀具與設備參數，采用精密成型設備，增加成型后彎折測試與高溫老化測試，確保線路板長期彎折與高溫工作穩定性；③ 引入自動化蝕刻、貼膠設備，減少人工操作誤差，提高紫銅導體厚度均勻性與工序穩定性。
（3）品控優化：① 完善原材料入庫檢驗標準，嚴格按照《紫銅導體及柔性基材性能測試報告》開展原材料檢測，重點檢測導體導熱性與基材耐高溫性能；② 增加關鍵工序的質量控制點，明確檢驗標準與檢測方法，實現工序質量可追溯；③ 定期校準測試設備，確保成品測試符合《電熱轉換電路柔性線路板成品可靠性測試報告》要求，避免不合格產品出廠。
（4）成本優化：① 優化原材料規格，選擇性價比更高的高導熱柔性基材與紫銅導體，批量采購降低采購成本；② 降低工序不良率，尤其是蝕刻、壓合環節的不良損耗，減少返工成本；③ 逐步引入自動化生產設備，提高生產效率，降低人工成本。
參考《項目技術可行性分析報告》；
ODM修正支持：參考《DFIMA產品失效分析報告》；
PFIMA制造過程失效分析：參考《PFIMA制造過程失效分析報告》。
6、品控保障解決方案
來料檢驗檢測：【來料檢驗檢測】，參考《紫銅導體及柔性基材性能測試報告》；
過程檢驗檢測：【過程檢驗檢測】；參考《紫銅加熱片柔性線路板電熱轉換性能測評分析》
成品檢驗檢測：【成品檢驗檢測】，參考《電熱轉換電路柔性線路板成品可靠性測試報告》。
7、產品直屬：紫銅加熱片電熱轉換溫控模塊
紫銅加熱片電熱轉換溫控模塊，即由紫銅加熱片與柔性線路板集成的核心加熱組件，廣泛應用于中高端加熱設備，實現電能向熱能的高效轉化，適配中低溫加熱場景（50℃~200℃）。該模塊需滿足電熱轉換效率一般，工作電流穩定，溫度控制精度≤±2℃，同時具備良好的絕緣性能，避免電路短路導致的安全隱患，確保加熱過程穩定、安全，適配多種中高端民用及工業加熱場景。
8、產品終屬：各類中高端加熱設備
紫銅加熱片電熱轉換電路柔性線路板，作為紫銅加熱片的核心電路載板，廣泛應用于各類中高端加熱設備，包括汽車后視鏡加熱（改裝款）、中高端家電（電熱水壺、電熨斗）、精密儀器預熱設備、醫療熱敷設備、小型工業模具加熱設備等。此類設備對電熱轉換效率、溫度控制精度有較高要求，同時需適配設備的異形安裝場景，柔性線路板的可彎折性與紫銅的高導熱性完美契合設備需求，使用壽命可達3萬個小時以上，結構堅固，不易受振動影響，可長期穩定工作。
