戒指NFC標簽柔性FPCBA模塊產品概述

定義：

戒指NFC標簽柔性FPCBA模塊是指戒指上內置的NFC標簽，可以通過手機或其它支持NFC功能的設備讀取和數據寫入。隨著移動支付的發展，移動設備也開發了NFC模塊，一部手機可以代替銀行卡、交通卡、門禁卡等，但是市面上的手機都是帶有NFC模塊的，戒指NFC標簽柔性FPCBA模塊成功解決了忘帶卡和找卡難的痛點。實佳電子為客戶提供特殊戒指NFC標簽柔性FPCBA模塊的ODM服務。

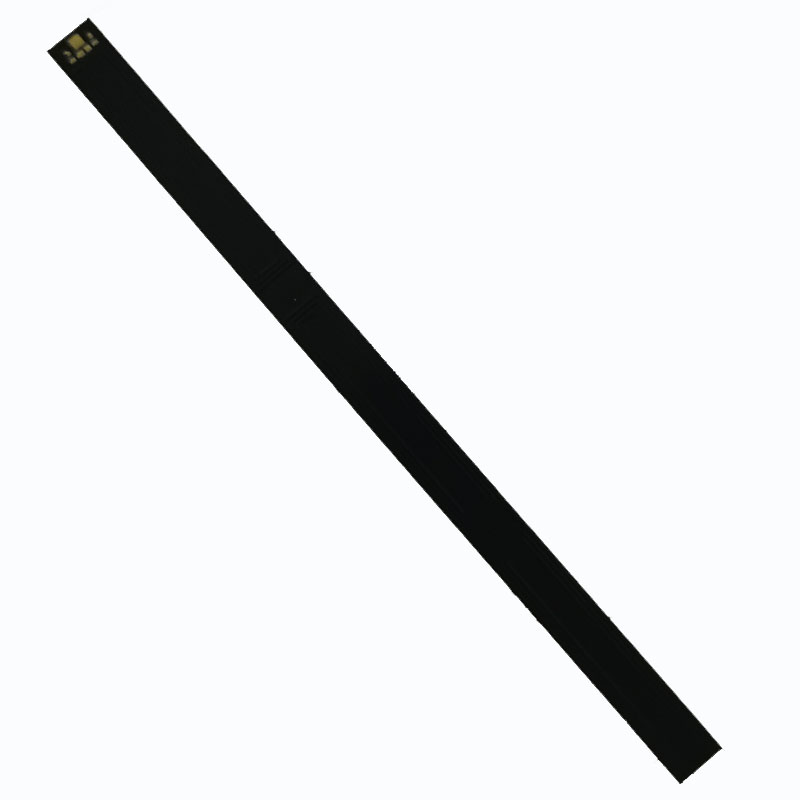

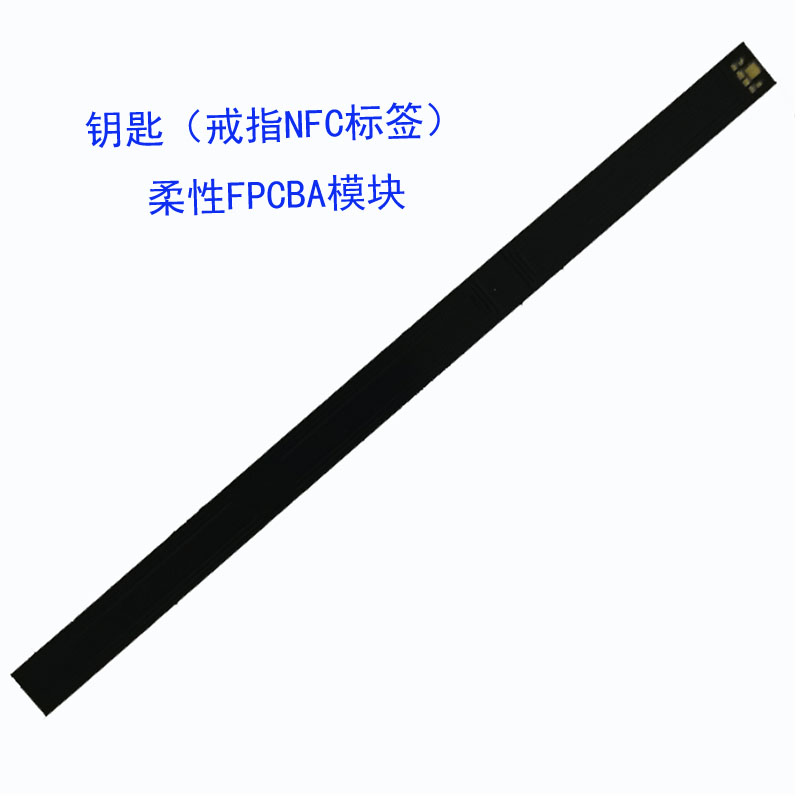

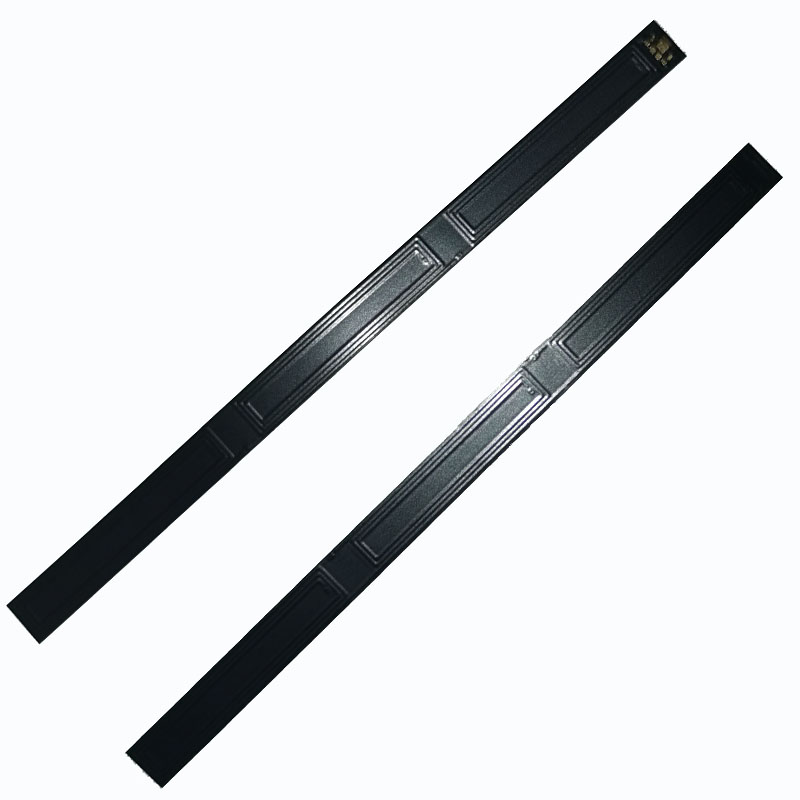

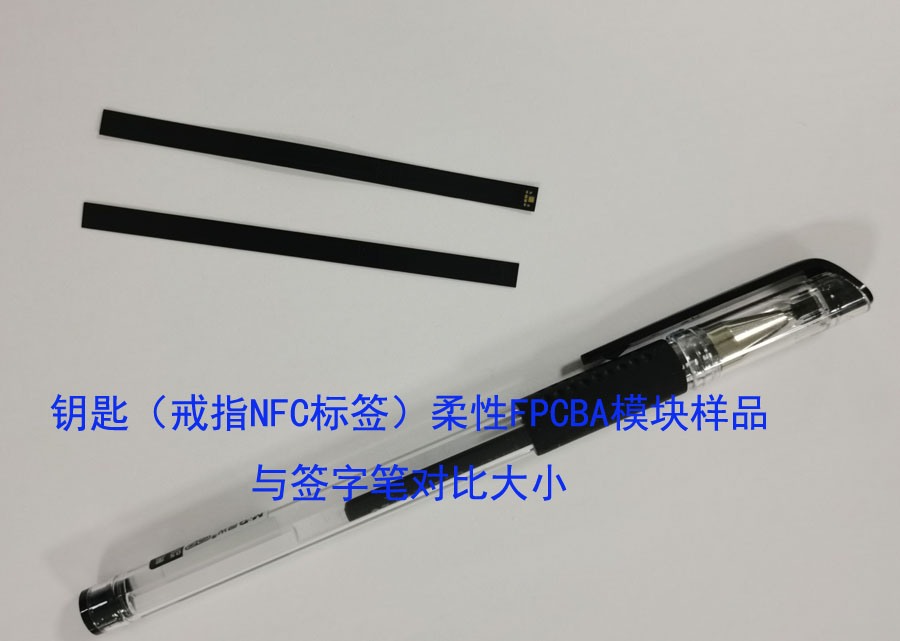

NFC標簽柔性FPCBA模塊產品圖片：

產品基本工藝流程：

戒指NFC標簽柔性FPCBA模塊，采用雙面柔性板結構，實施圖像轉移、線路蝕刻、覆蓋膜、壓合、表面沉金、功能測試，綁定等加工工藝。關鍵點：線路板LCR參數控制、綁定工藝的一致性（封膠高度，綁定可靠性）

產品特色亮點：

戒指NFC標簽柔性FPCBA模塊，采用雙面柔性線路板工藝，加芯片綁定工藝加工而成，產品具有可裝配性強，一致性可靠性高等特點。

產品應用

主要用于安全認證和授權控制。例如門禁系統、智能家居、汽車NFC鑰匙、個人名片等

輸出相關報告：

《項目技術可行性分析報告》

《NFC標簽成品測試報告》

《NFC標簽成品可靠性測試報告》

戒指NFC標簽柔性FPCBA模塊產品參數

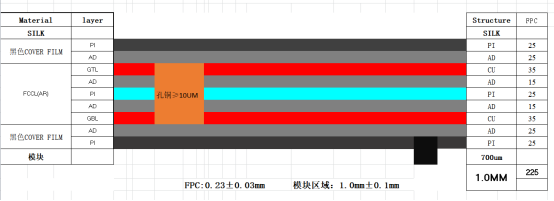

產品疊層結構圖

產品孔：

最小金屬化孔徑：0.2±0.075mm；

最小非金屬化孔：無

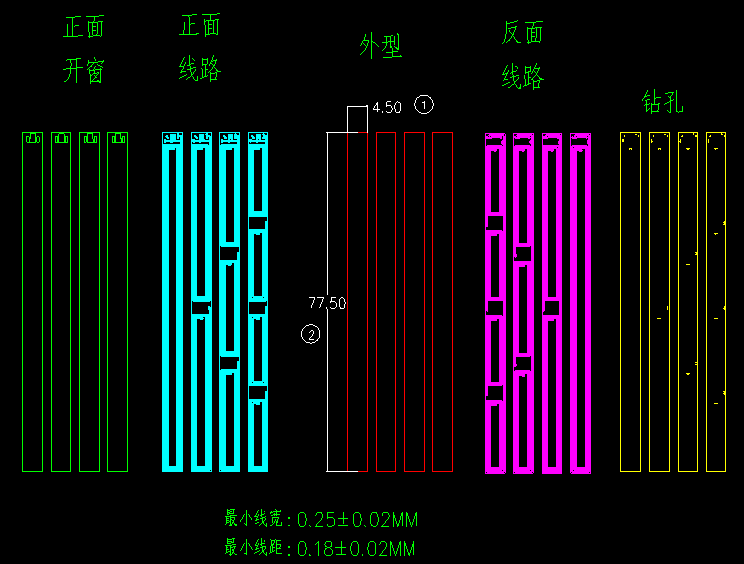

產品線路：

最小線路寬度：0.25±0.03mm

最小線路間距：0.18±0.03mm

產品阻焊&字符：25/25um黑色覆蓋膜，無字符

完成品相關尺寸：77.5*4.5*0.25mm（不含模塊）77.5*4.5*1.0mm（含模塊)

表面工藝： 沉金工藝，金厚1.2-2u〝,鎳厚80-120u〝

功能測試：開短路測試，電阻測試

可靠性測試：熱沖擊測試,高低溫測試

產品相關認證測試：rosh認證
