一、PCBA的概念和定義

  PCBA（Printed Circuit Board Assembly）是指一種印刷電路板裝配。在電子設備的制造中，電路板不僅僅是一個基礎部分，也承載著整個設備的設計和結構。PCBA包括了印刷電路板（PCB）、通孔件、SMT（surface mount technology）部件等元件的焊接及組裝，通過多種工藝如錫膏印刷、SMT、插件以及AOI（automatic optical inspection）等工序完成。

二、PCBA在電子設備制造中的作用

  PCBA在電子設備的制造中扮演著至關重要的角色，它決定了整個設備的性能和可靠性。PCB不僅僅是一個導電載體，也直接關系到電路的速度、防干擾性以及整個設備的可靠性。

通過SMT技術，PCBA可以實現元器件的高密度安裝，縮小整體尺寸。同時，PCBA還可以通過AOI自動檢測工藝，提高生產質量和效率，降低成本。

三、PCBA生產過程和工藝

  PCBA的生產過程涉及多個階段，包括工程文件設計、制作印刷電路板、元器件采購、貼片、后焊接、調試、測試等。具體的工藝流程如下：

1. 設計電路板布局圖并生成Gerber文件。

2. 提前準備好所需的原材料，包括PCB板、SMT元器件和插件元器件等。

3. 采購所需的元器件，特別是對于高端元器件，需要做好供應鏈的協調工作。

4. 焊接SMT元器件，對于BGA、QFN等元器件，還需要使用熱風烙鐵進行修補和回流焊等工藝。

5. 焊接插件元器件。

6. 執行AOI自動檢測。

7. 組裝完整的機器，并進行調試。

8. 進行ICT（in-circuit test）自動測試。

9. 進行FCT（functional test）手動測試。

10. 最后進行包裝和運輸。

四、PCBA在實際應用中的案例

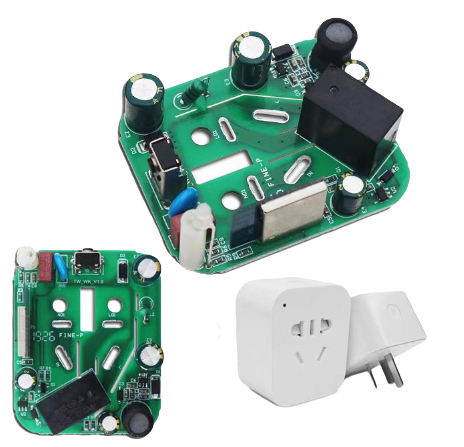

PCBA廣泛的應用于電子行業，常見于計算機、手機、家電、通訊、工業自動化等領域。下面以智能家居中的智能插座為例，簡述PCBA在應用中的作用。

智能插座中，采用PCBA來實現電力控制、數據傳輸、通信協議、充電保護等功能。通過PCBA的高密度封裝以及設計的優化，實現整個設備在小體積中實現多功能。

五、代碼示例

//定義電路板布局

#define LED_PIN  13

#define SWITCH_PIN  3

#define POWER_PIN  9

//初始化函數

void setup()

{

  pinMode(LED_PIN, OUTPUT);

  pinMode(SWITCH_PIN, INPUT_PULLUP);

  pinMode(POWER_PIN, OUTPUT);

}

//循環函數

void loop()

{

  if (digitalRead(SWITCH_PIN) == HIGH) {

    digitalWrite(LED_PIN, HIGH);

    digitalWrite(POWER_PIN, HIGH);

  } else {

    digitalWrite(LED_PIN, LOW);

    digitalWrite(POWER_PIN, LOW);

  }

}

六、總結
